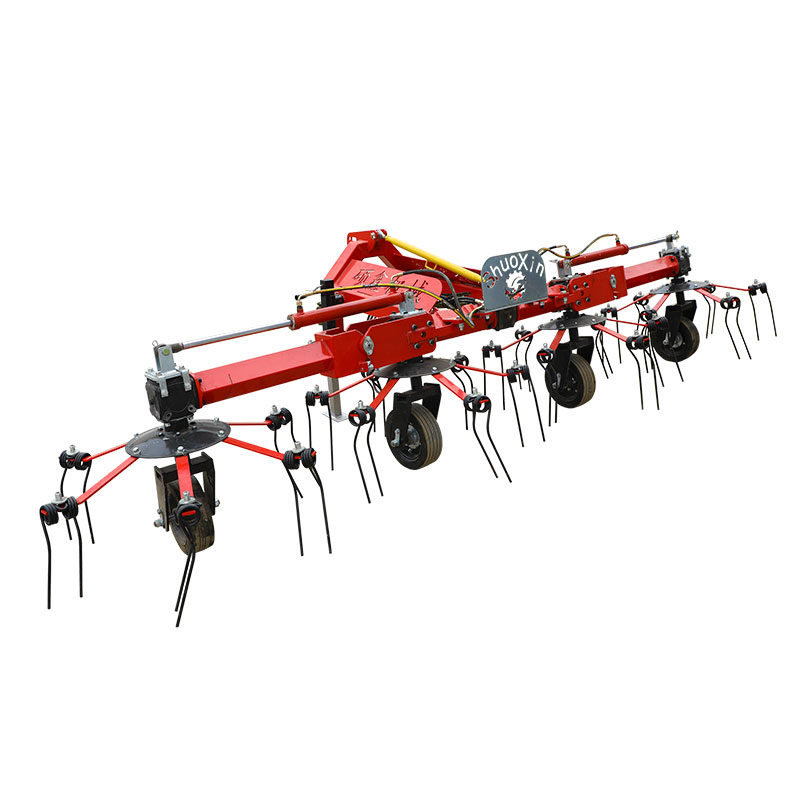

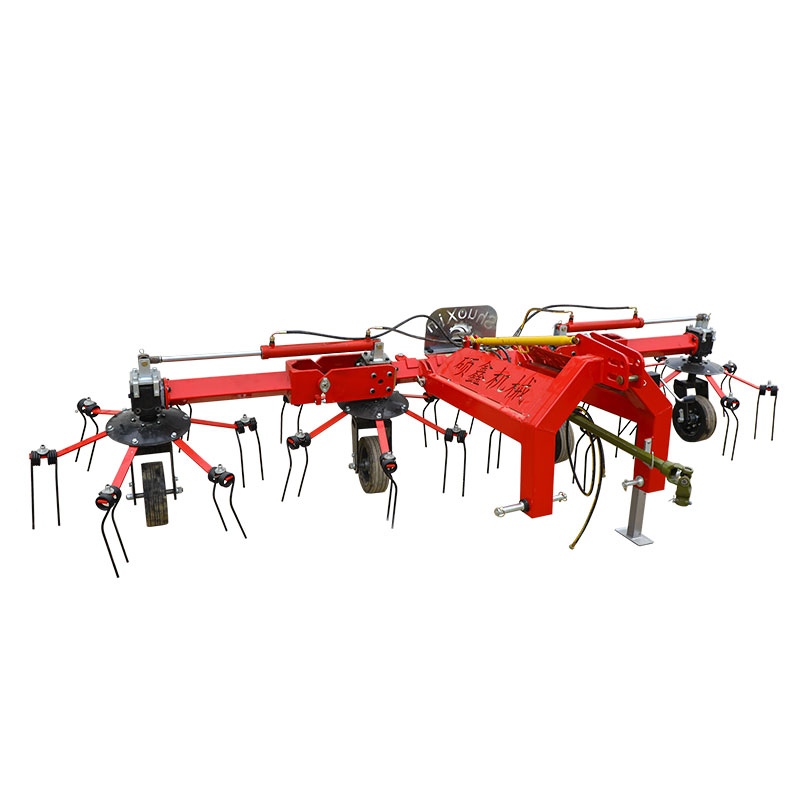

Bogsering av hörake roterande hö roterande rake

Shuoxin bogserar hö Rake Rotary Hay Rotary Rake -tillverkare och leverantör i Kina som kan grossist bogsering av höar Rake Rotary Hay Rotary Rake.

Rotary Rakes finns i roterande och vårtyp. Under driften dras rake framåt av traktorn och drivs av kraftutgångsaxeln.

Den styrs av en fast kam som är installerad i mitten och roterar runt den centrala axeln för att fullständiga åtgärder som ogräs och gräsavlägsnande.

Rotary Spring Rake är utrustad med ett flertal fjädertänder runt en roterande del, och fjädertänderna öppnas av en centrifugalkraft för att utföra Sward -operationen.

Om du ändrar monteringsvinkeln på fjädertanden kan du göra gräsarbetet.

Rotary gräsrakarna har lösa gräs, låg förlust av betesmark, ljusföroreningar och driftshastigheter på upp till 12 till 18 km/h, vilket gör dem lätta att plocka upp med plockningsutrustningen.

Den horisontella roterande raken består huvudsakligen av en upphängningsanordning, ett gånghjul, en rake -tand, en uppsamlingsbaffel och en hastighetsreducerare. Under arbetet tillhandahålls kraften av traktorns kraftutgångsaxel. Dess arbetsprincip är: Kraften överförs till hastighetsförändringsutrustningslådan genom den universella ledtransmissionsaxeln, genom första stegets fas med bromsavbrott, rotationen av den roterande skivaxeln, den roterande skivan och den promenader den vertikala axeln på hjulanordningen är fixerad i växellådan med bultar och små runda nötter. Käktandmonteringen är fixerad på skivspelaren med hjälp av en rake tandstol på skivspelaren. När skivspelaren roterar roterar raketandarmen med rotationen av skivspelaren och förverkligar därmed betesmark. Integrerad verksamhet

I.feature av bogsering av hörake roterande hö roterande rake

Rake är en foderavverkningsmaskin som integrerar beteskraken. Efter att betesmarken har skördats, för att nå balningsförhållandena så snart som möjligt, måste betesmarken solbelysta med en spridare. Spridaren kan jämnt sprida betesmarken i fältet, vilket underlättar den snabba indunstningen av vatten och underlättar skärningen av betesmarken i balarna eller torrt före ensilage. När betesmarkens fukt kan nå ett tillstånd där det kan torkas, samlas grödorna i en ladugård med en rake och krossas i remsor som förberedelse för bindningsoperationer. När raken fungerar, använd fjädertänderna för att flytta grödan försiktigt för att samla eller sprida solen och undvika blandade skräp eller stenar i grödan för att förbättra kvaliteten på betesmark eller grönt foder.

Enligt Rotary Mower Industry Standard JB/T 10905-2008 bör gräsklipparen uppfylla följande standarder:

Maggot -samlingen ska vara ren, förlusten av betesmark är

liten och läckageshastigheten bör vara mindre än 5%;

(2) stackbredden är 2 ~ 4,0 m;

(3) produktiviteten för alfalfa är 2,0 ~ 4,8 hm2/h;

(4) Rakeens kraftområde är 17,5-25 kW.

Rotary Rakes finns i roterande och vårtyp. Under driften dras rake framåt av traktorn och drivs av kraftutgångsaxeln. Den styrs av en fast kam som är installerad i mitten och roterar runt den centrala axeln för att fullständiga åtgärder som ogräs och gräsavlägsnande. Rotary Spring Rake är utrustad med ett flertal fjädertänder runt en roterande del, och fjädertänderna öppnas av en centrifugalkraft för att utföra Sward -operationen. Om du ändrar monteringsvinkeln på fjädertanden kan du göra gräsarbetet. Rotary gräsrakarna har lösa gräs, låg förlust av betesmark, ljusföroreningar och driftshastigheter på upp till 12 till 18 km/h, vilket gör dem lätta att plocka upp med plockningsutrustningen.

II.Main Structure and Operate Principle

Enligt förhållandet mellan betesriktning och maskinriktning kan rake delas upp i horisontella och laterala två kategorier (modellen använder ett sidgräs).

Det integrerat gräset är parallellt med maskinens riktning. Eftersom gräset har ett litet rörelseavstånd och mindre inkludering, är gräsets profil efter skörd relativt snyggt, löst och enhetligt och är lämpligt för högavkastande naturligt gräsmark och konstgräsmark.

För att säkerställa kvaliteten och effektiviteten för betesskörd används principen och strukturen för sidoklipp.

1. Rake Power

Modellen antar trepunktsupphängning, som drivs av en spline axelutgång från traktorn framför och överför kraft genom en utdragbar spline-axel. Det vill säga, under traktorns körning kan arbetet med gräsklipparen efter att ha hängts på att startas och stoppas när som helst, så att gräsklipparen kan startas och stoppas när det inte fungerar eller vänder, för att förbättra dess tillämpbarhet.

2. Den övergripande strukturen i raken

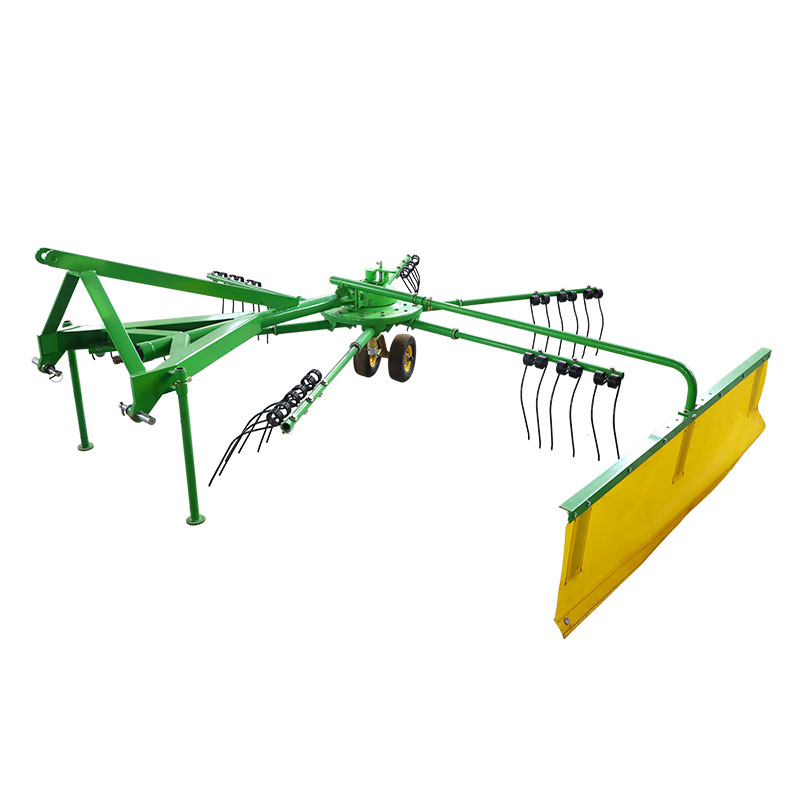

Sombogsering av hö rake roterande hö roterande rakeHar många funktioner som rusande gräs, utjämning, vänt torkning och rörelse, raken kan användas för att integrera de rena och regelbundna betesgräserna, och betesmarkerna har ett kortare avstånd att resa, och antalet betesmarker minskas och förlusten av gräs och tillgång till en högre näringsmässig sammansättning, i linje med det moderna begreppet av djurfoder. För detta ändamål visas den övergripande strukturen i vårt företags horisontella roterande rake nedan.

Den horisontella roterande raken består huvudsakligen av en upphängningsanordning, ett gånghjul, en rake -tand, en uppsamlingsbaffel och en hastighetsreducerare. Under arbetet tillhandahålls kraften av traktorns kraftutgångsaxel. Dess arbetsprincip är: Kraften överförs till hastighetsförändringsutrustningslådan genom den universella ledtransmissionsaxeln, genom första stegets fas med bromsavbrott, rotationen av den roterande skivaxeln, den roterande skivan och den promenader den vertikala axeln på hjulanordningen är fixerad i växellådan med bultar och små runda nötter. Käktandmonteringen är fixerad på skivspelaren med hjälp av en rake tandstol på skivspelaren. När skivspelaren roterar roterar raketandarmen med rotationen av skivspelaren och förverkligar därmed betesmark. Integrerad verksamhet

Iii. Specifikation

1.specifikation

2.Vurna tabell

Det finns en skivspelare i den nedre änden av den roterande rake reducerare. Skivspelaren jämnt

Distribuerar 6 rake armar längs omkretsen. Rake -tänderna är fixerade på den roterande skivan. Slutet på varje rake tandarm fixar ett par fjäderrake -tänder. När raken är i drift tillhandahålls kraften i raketandarmen av skivspelaren, och rake -tandarmen roteras av rotationsskivan och inser därmed Rake Rake -operationen.

Den övre delen av lastplattan har ett justeringshandtag (som visas i figuren), lyfter handtaget och roterar skivspelaren för att justera vinkeln på bläckfiskstången. Olika vinklar har olika funktioner, så att maskinen har olika funktioner, huvudsakligen sward gräs, plattning, soltorkning, migration och så vidare.

3. Tine

Rake -strukturen visas i figuren. Den övre änden av rake -tanden görs till en rullform för att öka dess elasticitet för att lätt övervinna hindret. Den nedre änden av tinet tanden bildas i en bågform så att betesmarken kan lyftas och rullas längs tandytan och fjäderringen roteras. Till vänster och höger är antalet varv lika med vänster och höger fyra cirklar. Med 60SI2MN -material, hållbar och god elasticitet.

4.PTO -axeln

Drivaxeln överför huvudsakligen traktorens utgångseffekt till reduceraren. På grund av det stora avståndet mellan traktorns kraftutgångsaxel och ingångsaxeln för hastighetsreduceraren, för att säkerställa tillförlitligheten för kraftöverföring, är ena änden av transmissionsaxeln ansluten till traktorns utgångsaxel enligt hastighetskraven och överföringskraven, och den andra änden passeras genom kopplingen. Den är kopplad till ingångsänden på reducerarens kugghjulsredskap för att inse den smidiga överföringen av kraft.

5. Överföringsmekanism

Enligt positionen och strukturkraven placeras reduceraren på pallen 4, dess ingångsändar lilla avfasningsväxel är ansluten till transmissionsaxeln, och utgångsänden på den stora avfasningsväxelns splinen är ansluten till skivan. Strukturen visas i figuren nedan.

IV.Installation Krav på bogsering av höar Rake Rotary Hay Rotary Rake

När du har korrigerat enligt produktförpackningslistan väljer du ett platt golv och fortsätt med montering i ordning.

1. Vänd huvudramen upp och ner och installera sedan vandringsdäcken;

2. Vänd huvudramen upp och ner och lägg två ben i framsidan för att hålla huvudramen i balans.

3. Montera den övre skaftstången i taget, var uppmärksam för att säkerställa att stavändlaget måste vara i kamspåret, så att kammen kan roteras för att trycka på tinen för att vända;

4. Installera gräsbaffelanslutningsstången och anslut gräsbaffeln.

Sätt in ingångsaxeln 6 i splinexelhylsan i ingångsdrivnaxeln 6 och säkra stiftet för att slutföra installationen.

V.operation och användning

1. Tillsätt smörjmedel till varje roterande del före användning;

2. När du justerar, sänk långsamt implementeringen till marken för att stoppa traktorn och stoppa den. Strikt justering och underhåll i starttillståndet;

3. Under operationen bör föraren bekräfta att det inte finns några eller andra hinder inom ett visst intervall innan man startar operationen;

4. I slutet av arbetet är det nödvändigt att välja nivelleringsplatsen för att säkerställa säker parkering av redskapen;

5. Under operationen ska de inte göra godtyckligt skarpa svängar, och det är förbjudet att höja genomförandet utan att rotera marken.

6. När du transporterar, tar av den bakre utgångsutrustningen för att säkerställa att maskinverktyget stannar, lyfter maskinverktyget mer än 20 cm från marken och förkortar gräsbaffelens anslutningsstång för att underlätta transport.

Vi. Underhåll och felsökning

1. Kontrollera regelbundet åtdragningsgraden för alla bultar och muttrar;

2. För att säkerställa att växellådans smörjning på plats, flexibel rotation;

3. För att säkerställa att lagret inte är skadat är utseendet på tandformen idealisk, i rätt tid ersättning av slitna eller skadade delar;

4. Kontrollera de relevanta frågorna var 8 timmars arbete.
