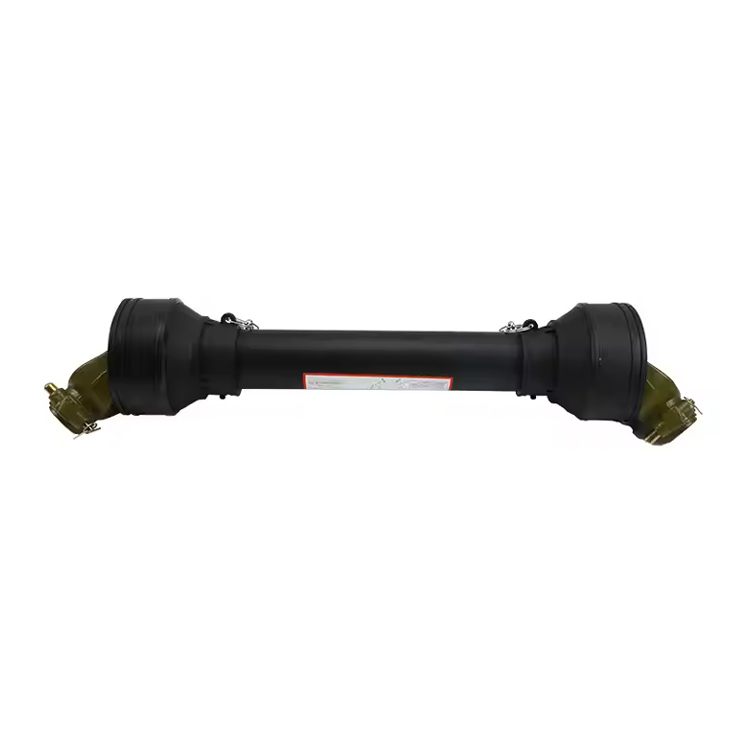

Traktortrivningsaxlar

Detraktortrivningsaxlarär en viktig del av kraftöverföringssystemet i jordbruksmaskiner. De huvudfunktionen är att effektivt överföra motorkraften till hjulen eller den bifogade jordbruksmaskineriet, som fungerar som kärnmonteringen som säkerställer driftseffektiviteten och drivande säkerheten för traktorn.

Strukturförmåga

Överföringsaxelrör: Tillverkad av höghållfast aluminiumlegering, det är huvudkomponenten för kraftöverföring och tål vridmoment och böjspänning.

Universal Joint: Det möjliggör kraftöverföring mellan ingångs- och utgångsändarna som inte finns på samma plan. Den maximala vinkeln kan nå 80 °. Den antar en bollburstruktur för att säkerställa smidig överföring.

Koppling och avfassaxel: Ansluter växellådan och drivaxeln. Den rektangulära avfasningsutrustningen förbättrar överföringsnoggrannheten.

Lager och tätningar: Deep spårkulslager (för hög hastighet och tung belastning), cylindriska rullager (med stark bärande kapacitet) och skjutlager (för låg hastighet och tung belastning) används i kombination. Oljetätningar förhindrar läckage av smörjolja.

Vanliga former och funktioner

Splineformen påtraktortrivningsaxlarkan direkt påverka dess rotationseffektivitet och bärande kapacitet, och den är också tillämplig på olika applikationsscenarier.

Rektangulär spline

● Den antar metoden för centrering av små diameter, vilket säkerställer god centreringsstabilitet. Deformationen orsakad av värmebehandling kan elimineras genom slipning för att garantera hög precision.

● Med flera tänder kan den sprida belastningen och är lämplig för fasta anslutningar eller glidanslutningar med medelstora till små belastningar.

● Tandroten är relativt grunt, vilket resulterar i mindre stresskoncentration. Styrkan hos axeln och navet är mindre försvagad och hög precision kan uppnås genom slipning.

● Det används ofta i mekaniska överföringar av traktorer, bilar, maskinverktyg etc. och är särskilt lämplig för situationer som kräver hög anpassning och vägledning.

Spindel

● Tandprofilen är en involverad kurva. När den utsätts för belastning genererar den radiell kraft, vilket säkerställer att varje tand är jämnt stressad, vilket resulterar i hög styrka och lång livslängd.

● Det kan vanligtvis användas för sidotandinriktning, eller även för inriktning av stor diameter eller liten diameter.

● Processen liknar den för växlar, vilket gör det enkelt att uppnå hög precision och utbytbarhet.

● Det är lämpligt för anslutningar med stora belastningar, hög justeringsnoggrannhetskrav och stora dimensioner.

Triangulär spin

● Enkel bearbetning: Tänderna är små och många, underlättar justering och montering och orsakar minimal försvagning av axeln och navet.

● Lämplig för statiska anslutningar med små diametrar och låga belastningar, såsom anslutningar av tunnväggiga delar.

● Enkel struktur och låg tillverkningskostnad.

DessatraktortrivningsaxlarProducerad och utvecklad av SHUOXIN® är huvudsakligen utformad för att kontinuerligt tillhandahålla effektiva och hållbara överföringslösningar för globalt jordbruk, vilket gör det möjligt för fler jordbrukare att genomföra sin jordbruksverksamhet med lätthet.
